鋯英石質(zhì)耐火材料是以天然鋯英石砂（ZrSiO4）為原料制得的耐火材料。它屬于酸性耐火材料，其抗渣性強(qiáng)，熱膨脹率較小，導(dǎo)熱率隨溫度升高而降低，荷重軟化點(diǎn)高，耐磨強(qiáng)度大，熱震穩(wěn)定性好，已成為各種工業(yè)領(lǐng)域中的重要材料。近年來，隨著冶金工業(yè)中連鑄和真空脫氣技術(shù)的發(fā)展，此種耐火制品應(yīng)用愈來愈廣泛。

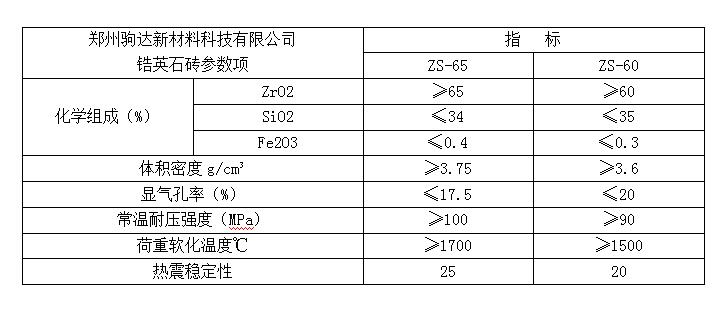

鋯英石質(zhì)耐火材料有以單一鋯英石燒結(jié)制成的鋯英石磚，還有以鋯英石為主要原料加入適當(dāng)?shù)臒Y(jié)劑（最常見的是耐火粘土）制成的鋯質(zhì)磚。為了改善鋯英石磚的性能，還有加入其它成分（如高鋁礬土、電熔剛玉或氧化鉻等）的特殊鋯英石磚。
鋯英石的理論組成為ZrO2 67.2%，SiO2 32.8%。經(jīng)常含有0.5~3.0%HfO、0~2%TiO2和微量稀上氧化物，因而帶有微量的放射性。它主要是由酸性火成巖風(fēng)化后，其母巖中的鋯英石隨著獨(dú)居石、鈦鐵石、金紅石及石榴石等沖積至河床或海岸形成的沉積礦床。鋯英石的導(dǎo)熱率較低，在100℃時(shí)為0.016,400℃時(shí)為0.12,1000℃時(shí)為0.01卡/秒厘米℃，熱膨脹系數(shù)與其街景相比（莫來石5.4X10-6 Cr2O3 12X10-6）較低，在1100℃時(shí)為4.6X10-6 。
鋯英石是化學(xué)惰性的，難于酸發(fā)生作用，一些熔融金屬也不與其發(fā)生作用，而玻璃和爐渣在較小程度上與之發(fā)生反應(yīng)，熔融的堿的氟化物，氫氧化物、碳酸鹽和亞硫酸鹽能將鋯英石分解。除HF外，堿和酸的溶液在加熱時(shí)不與鋯英石作用。
鋯英石是ZrO2—SiO2二元系中唯一的化合物。它在1687℃異成分熔化，純ZrSiO4耐火度在2000℃以上，隨雜質(zhì)含量增加，耐火度亦相應(yīng)降低。鋯英石在高溫下加熱發(fā)生分解。由于鋯英石的純度、研究方法和實(shí)驗(yàn)條件的不同，許多研究所得到的的分解溫度既不相同，其范圍為1540~2000℃，高純度鋯英石約自1540℃開始緩慢分解，1700℃開始迅速分解，并隨溫度升高分解量增大，于1870℃分解達(dá)95%，分解產(chǎn)物是單斜型ZrO2和非晶質(zhì)SiO2。
