5  施   工

5.1 原料預(yù)熱

5.1.1 水泥、模板等材料宜在施工前運(yùn)入暖棚內(nèi)存放。

5.1.2 攪拌用水應(yīng)加熱，加熱溫度應(yīng)符合下列規(guī)定：①42.5及以上普通硅酸鹽水泥耐火澆注料的水溫不應(yīng)超過(guò)60℃。②鋁酸鹽水泥耐火澆注料的水溫不應(yīng)超過(guò)30℃。

5.1.3 水泥不得直接加熱。

5.1.4 當(dāng)加熱水后仍達(dá)不到所需的溫度要求時(shí)，可加熱骨料。 42.5及以上普通硅酸鹽水泥耐火澆注料的骨料加熱溫度不應(yīng)超  過(guò)40℃;鋁酸鹽水泥耐火澆注料的骨料加熱溫度不應(yīng)超過(guò)30C。

5.1.5 骨料可采用熱炕、排管通暖氣或蒸汽等方法加熱，不得直 接用火焰加熱。

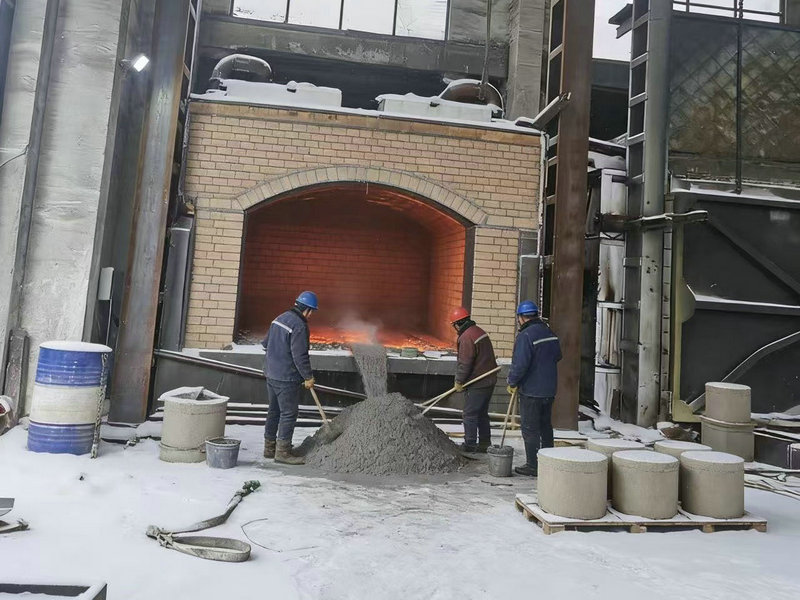

5.2 攪  拌

5.2.1 耐火澆注料應(yīng)按規(guī)定的配合比配料，計(jì)量應(yīng)準(zhǔn)確。水泥、骨料和粉料應(yīng)按重量計(jì)量，水和外加劑溶液可按體積計(jì)量。

5.2.2 攪拌宜在暖棚內(nèi)進(jìn)行，環(huán)境溫度不應(yīng)低于5℃。

5.2.3 攪拌時(shí)間應(yīng)按施工說(shuō)明或產(chǎn)品使用說(shuō)明書(shū)執(zhí)行。攪拌時(shí) 間沒(méi)有具體要求的，攪拌時(shí)間不宜少于3min, 總的攪拌時(shí)間不宜 超過(guò)5min 。 攪拌宜按下列程序進(jìn)行：①先加注粗、細(xì)骨料，隨后加入粉料及水泥攪拌均勻后，再加入水量的2/3攪拌1min~1.5min;②加入剩余1/3的用水，攪拌均勻。

5.2.4 耐火澆注料應(yīng)采用強(qiáng)制式攪拌機(jī)攪拌。變更用料牌號(hào)時(shí)應(yīng)清洗攪拌機(jī)具、料斗和稱(chēng)量容器。

5.2.5 攪拌好的耐火澆注料應(yīng)在30min 內(nèi)澆注完，或根據(jù)產(chǎn)品 使用說(shuō)明書(shū)在規(guī)定的時(shí)間內(nèi)澆注完。已初凝的耐火澆注料不得使 用。

 5.3 運(yùn)   輸

5.3.1 運(yùn)輸設(shè)備宜采取保溫措施，宜減少裝卸倒運(yùn)次數(shù)。

5.3.2 運(yùn)輸設(shè)備應(yīng)安全、牢固、潔凈。

5.3.3 每班組作業(yè)或更換產(chǎn)品牌號(hào)時(shí)應(yīng)清洗運(yùn)輸設(shè)備。

  5.4 模板安裝

5.4.1 模板安裝應(yīng)尺寸準(zhǔn)確、穩(wěn)固，模板接縫應(yīng)嚴(yán)密。預(yù)留膨脹 縫用的材料應(yīng)牢固。

5.4.2 澆注前應(yīng)檢查模板尺寸、支設(shè)牢固程度、接縫嚴(yán)密度、預(yù)留 孔洞位置等，并應(yīng)清理模板內(nèi)的雜物。

5.4.3 澆注時(shí)模板不得變形、位移、漏漿，應(yīng)采取防粘措施。連接 件、加固件不得脫開(kāi)。

  5.5 澆   注

5.5.1 耐火澆注料入模前的溫度不宜低于10℃。與耐火澆注料 接觸的表面的溫度不得低于5℃。
