用燒結(jié)法生產(chǎn)的AL2O3—ZrO2—SiO2系耐火材料簡(jiǎn)稱AZS，也有稱作燒結(jié)鋯莫來(lái)石，燒結(jié)鋯剛玉，是在傳統(tǒng)的AL2O3-SiO2系耐火材料中引入 ZrO。，使制品具有優(yōu)良的抗玻璃侵蝕性能及良好的抗熱震性能，多年來(lái)在玻璃熔窯得到了廣泛的應(yīng)用，為此，眾多耐火材料廠紛紛上馬生產(chǎn)燒結(jié)AZS磚。

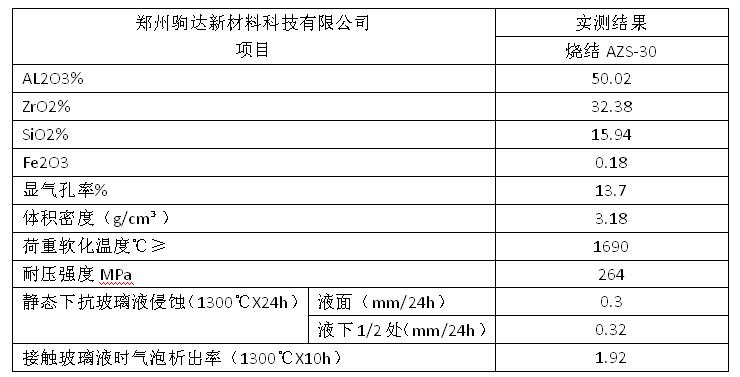

燒結(jié)AZS磚試樣的主要物理性能為：體積密度3018g/cm³，顯氣孔率3.82%，耐壓強(qiáng)度264MPa，重?zé)�變化率-0.02%，荷重軟化溫度1690℃。
燒結(jié)AZS磚中引入少量鋯英砂的目的是調(diào)整AZS燒結(jié)磚的化學(xué)組成、改善試樣的熱震穩(wěn)定性、提高其抗侵蝕性和荷重軟化溫度。鋯英砂對(duì)AZS燒結(jié)磚抗侵蝕能力的影響與過(guò)量引入鋯英砂后，燒結(jié)強(qiáng)度下降，其抗侵蝕能力變?nèi)�。因此在保證AZS燒結(jié)磚性能的前提下，鋯英砂加入量不宜超過(guò)6%。
