石墨溜槽來(lái)代替現(xiàn)有的磚砌溜槽。石墨材質(zhì)的化學(xué)性質(zhì)穩(wěn)定，耐高溫，熱膨脹系數(shù)小，強(qiáng)度隨溫度的提高而提高，同時(shí)對(duì)急熱、急冷有一定的抗應(yīng)變性。

放銅溜槽在用磚砌的情況下，存在清打困難，損壞嚴(yán)重等問(wèn)題。磚砌溜槽在使用的過(guò)程中容易形成結(jié)瘤，因此溜槽在使用了一段時(shí)間后就必須清理溜槽。在使用風(fēng)鎬清理溜槽內(nèi)的結(jié)焦，時(shí)由于冷凝的冰銅強(qiáng)度很硬，用釬子清打的時(shí)候十分費(fèi)力。同時(shí)在長(zhǎng)期的使用過(guò)程中也發(fā)現(xiàn)磚砌的溜槽損壞的程度很高，基本上每個(gè)月需要維修1~2次，溜槽的損壞方式主要有以下幾種情況：

①冰銅熔體滲透引起的侵蝕。②冰銅中SO2氣體擴(kuò)散所引起的侵蝕。③由于間斷式的作業(yè)產(chǎn)生的熱震。④冰銅的流動(dòng)引起的磨損。⑤職工用釬子清打結(jié)瘤時(shí)發(fā)生的破損。

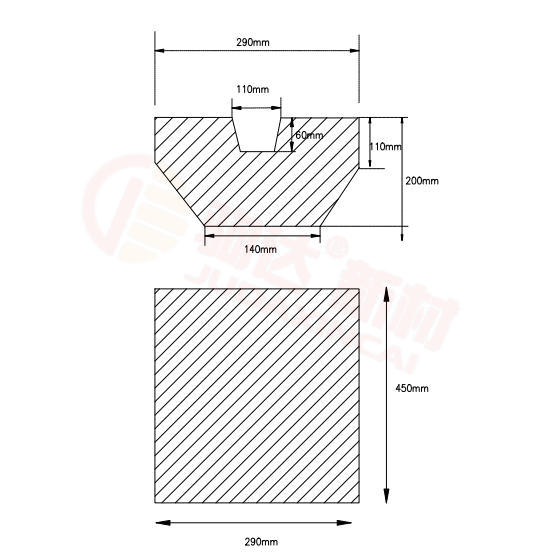

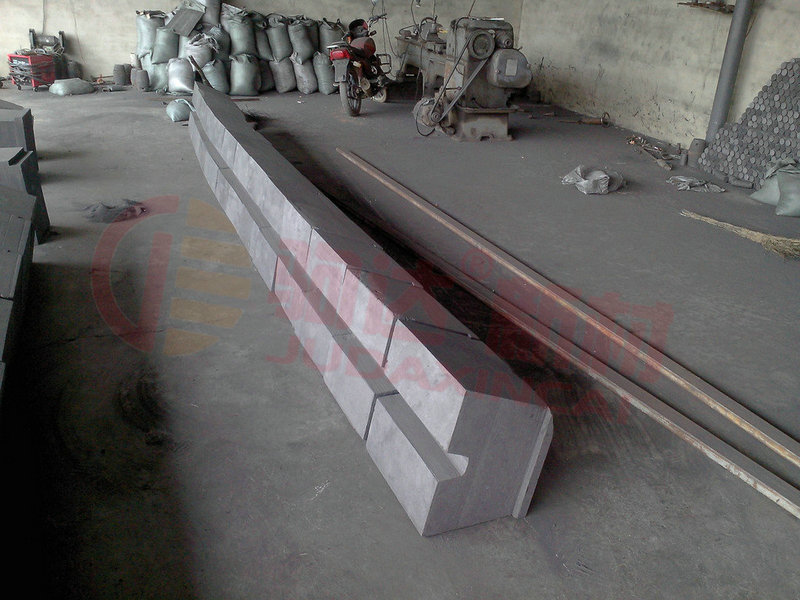

通過(guò)研究分析，為了克服磚砌溜槽的缺點(diǎn)，現(xiàn)設(shè)計(jì)石墨溜槽來(lái)進(jìn)行放銅作業(yè)。這次設(shè)計(jì)中石墨溜槽為“平形”底溜槽，溜槽底部厚度最小距離140mm，最大距離290mm。槽口寬110mm，深60mm，槽幫厚110mm。每節(jié)重45kg。通過(guò)使用發(fā)現(xiàn)石墨溜槽在使用過(guò)程中底部是最容易損壞的部位，這主要是因?yàn)槁毠ぴ谇辶锊鄣墓こ讨�，容易用釬子敲打在溜槽上這是由于冰銅容易滲透進(jìn)去，清打時(shí)很容易造成刮傷；因此適當(dāng)?shù)脑黾拥撞康暮穸葘⒂行У脑黾恿锊鄣氖褂脡勖?/FONT>
