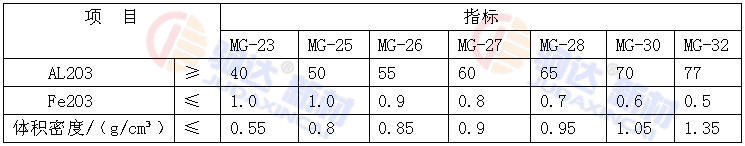

輕質(zhì)莫來石磚主晶相為莫來石相的鋁硅系隔熱耐火磚。輕質(zhì)莫來石磚按分級溫度分為 MG-23、MG-25、MG-26、MG-27、MG-28、MG-30和 MG-32,共七個牌號。其中,M、G 分別為莫、隔的漢語拼音首字母,其后的數(shù)字代表莫來石質(zhì)隔熱耐火磚的分級（下表為輕質(zhì)莫來石磚氧化鋁含量）。

輕質(zhì)莫來石磚的生產(chǎn)原料主要采用以藍(lán)晶石為主要原料的耐火制品，是因為藍(lán)晶石在分解膨脹過程中，其顆粒骨架之間形成許多微孔。對于直接與熔體接觸的耐火制品來說，這些微孔的存在會降低其抗侵蝕性。而輕質(zhì)莫來石磚是用于不和熔體接觸的高溫窯爐的內(nèi)襯，不但要求具有高的使用溫度，還需要具有低的導(dǎo)熱系數(shù)。對于一般輕質(zhì)耐火材料來說，在一定范圍內(nèi)，孔隙尺寸越小，其導(dǎo)熱系數(shù)越低。因此藍(lán)晶石分解膨脹所形成的微孔隙正是提高輕質(zhì)莫來石磚隔熱性能的有利條件。

莫來石的理想化學(xué)成分是3AL2O3·2SiO2，其中AL2O3占71.8%，SiO2占28.2%。其熔點(diǎn)為1910℃，是硅酸鋁系統(tǒng)中僅次于剛玉（熔點(diǎn)2050℃）的礦物相。因此以莫來石為主要晶相的輕質(zhì)莫來石磚具有很高的使用溫度。如果藍(lán)晶石在分解過程中全部轉(zhuǎn)化為莫來石，則必須在磨細(xì)的藍(lán)晶石粉中加入氧化鋁。

為了使輕質(zhì)莫來石磚具由足夠高的莫來石含量，同時又能在比較容易實(shí)現(xiàn)的溫度范圍內(nèi)使制品達(dá)到足夠燒結(jié)程度，選著輕質(zhì)莫來石磚AL2O3含量為67.1，略低與莫來石的理想成分。

輕質(zhì)莫來石磚具有使用溫度高、熱容低、導(dǎo)熱系數(shù)低、強(qiáng)度高、抗熱震性好等特點(diǎn)。以藍(lán)晶石及工業(yè)氧化鋁粉所合成的AL2O3含量為67.1%的輕質(zhì)莫來石磚主要應(yīng)用于日用陶瓷、建筑陶瓷及特種工業(yè)陶瓷的各種窯爐，石油化工行業(yè)的各種高溫窯爐，冶金行業(yè)的各種高檔加熱爐、大型熱風(fēng)爐上用于直接耐火內(nèi)襯。在這些窯爐中，當(dāng)工作溫度超過其它輕質(zhì)材料所能承受的溫度（如耐火纖維），而有必須使用輕質(zhì)材料的部位可以充分發(fā)揮這種輕質(zhì)耐火磚的各種性能。
