耐火澆注料的主要化學成分為ZrO2和AL2O3，ZrO2分子量123.22。無色單斜晶體或白色無定形粉末。相對密度 5.68(單斜晶體)，熔點2715℃。沸點約5020℃。不溶于水、鹽酸和稀硫酸，溶于氫氟酸、硝酸和熱的濃硫酸。由灼燒二氧化鋯水合物或揮發(fā)性含氧酸鋯鹽所得的二氧化鋯為硬的白色粉末，不溶于水，稍加熱而形成的氧化鋯易溶于無機酸，強熱灼燒過的氧化鋯則僅溶于氫氟酸和濃硫酸，而熔融狀態(tài)結(jié)晶出的二氧化鋯只與氫氟酸作用。二氧化鋯為兩性氧化物，與堿共熔生成正鋯酸鹽與偏鋯酸鹽，鋯酸鹽易水解為ZrO2·xH2O白色沉淀。與金屬氧化物共熔生成鋯酸鹽�；瘜W性質(zhì)穩(wěn)定。具有特殊的抗酸堿侵蝕能力和優(yōu)良的機械性能。

ZrO2的主要用途是作耐火材料和特種合金。若在純二氧化鋯中加入氧化鈣或氧化鎂等耐高溫氧化物，可使氧化鋯的晶型穩(wěn)定。這種晶型穩(wěn)定的二氧化鋯不但保持原有的優(yōu)良性能，而且抗液態(tài)金屬腐蝕能力很強，是有廣泛用途的耐火材料，如用作煉鋼鑄罐和流槽的內(nèi)襯，熔化金屬用的坩堝等

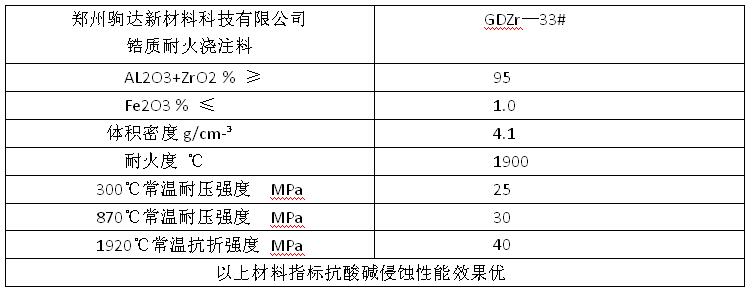

耐火澆注料用鋁鋯酸鋇做結(jié)合劑(BaAl2O4 30% +Ba ZrO3 70%)加入20%，電熔氧化鋯砂做骨料， 加人65%。其粒度組成：2. 5 ~0. 5mm占50% ,小于0. 5mm占15% ,經(jīng)24h硬化后這種澆注料的性能.

耐火澆注料是一種多晶質(zhì)耐火材料。由于ZrO2物質(zhì)本身的高熔點、不氧化和其他高溫優(yōu)良特性，使得ZrO2具有比氧化鋁、莫來石、硅酸鋁等其他耐火品種更高的使用溫度。氧化鋯在1500℃以上溫度氧化氣氛下長期使用，使用溫度高達2200℃，甚至到2500℃仍可保持完整的形狀，并且高溫化學性質(zhì)穩(wěn)定、耐腐蝕、抗氧化、抗熱震、不揮發(fā)，是目前國際上一種耐火材料。ZrO2的耐酸堿腐蝕能力大大強于SiO2和Al2O3。不溶于水，溶于硫酸及氫氟酸；微溶于鹽酸和硝酸。能與堿共熔生成鋯酸鹽。
