剛玉一莫來(lái)石質(zhì)材料有較高的抗熱震性和高溫強(qiáng)度，且化學(xué)穩(wěn)定性和耐磨性較好。因此。能在較高的溫度(1450℃)下 反復(fù)使用100～200次。特別適用于燒結(jié)磁芯、陶瓷電容器和絕緣陶瓷。目前，國(guó)內(nèi)的電容器生產(chǎn)廠家大部分采用剛玉一莫來(lái)石質(zhì)基體的承燒板，其中，使用要求較高的承燒板多價(jià)格昂貴。國(guó)內(nèi)剛玉一莫來(lái)石質(zhì)呈燒板的使用壽命較低且穩(wěn)定性差，主要是由于其熱震穩(wěn)定性不好，造成使用時(shí)容易斷裂。而呈燒板產(chǎn)品的熱穩(wěn)定性主要由剛玉一莫來(lái)石質(zhì)基體決定。因此，展開對(duì)剛玉一莫來(lái)石質(zhì)復(fù)合材料熱震穩(wěn)定性的研究具有很高的現(xiàn) 實(shí)意義。

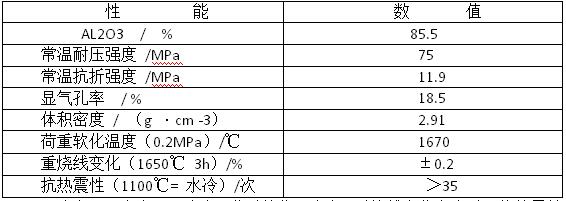

一般來(lái)說(shuō)，推板在使用過(guò)程中，既要承受坯體和匣缽的質(zhì)量（達(dá)幾十公斤），移動(dòng)時(shí)的巨大推動(dòng)力以及軌道的磨檫阻力，還要承受多次的冷熱循環(huán)，使用條件十分惡劣�，F(xiàn)研發(fā)采用莫來(lái)石與剛玉為復(fù)合骨料，以電熔白剛玉、電熔莫來(lái)石、板狀剛玉及氧化鋁微粉為細(xì)粉，以氧化鋁為添加劑，硅鋁凝膠為結(jié)合劑，與1700℃燒成制得剛玉莫來(lái)石推板，具體性能如下表所示。
該產(chǎn)品具有高溫強(qiáng)度高、荷重軟化溫度高、重?zé)�變化率小以及抗熱震性好等特點(diǎn)，經(jīng)1100℃水冷循環(huán)45次后，產(chǎn)品沒有斷裂
結(jié)論：研制產(chǎn)品在國(guó)內(nèi)某單位使用，該廠的推板窯長(zhǎng)26m工作溫度1750℃左右，燒成帶4m，推板每30min推進(jìn)一次。原使用德國(guó)產(chǎn)品的剛玉—莫來(lái)石推板，平均壽命大于100次但是價(jià)格比較貴，現(xiàn)在研制的以板狀剛玉、電熔莫來(lái)石為骨料，電熔白剛玉、電熔莫來(lái)石、板狀剛玉及氧化鋁微粉及細(xì)粉，添加適量外加劑可以生產(chǎn)出高溫強(qiáng)度高、熱震穩(wěn)定性優(yōu)異的剛玉—莫來(lái)石推板。這種剛玉莫來(lái)石推板在國(guó)內(nèi)某生產(chǎn)廠家的推板窯上試用，壽命達(dá)到德國(guó)同類產(chǎn)品的水平。
