1 范圍

本標準規(guī)定了加熱爐用高鋁質(zhì)錨固磚的術(shù)語和定義、牌號、形狀尺寸、技術(shù)要求、實驗方法、質(zhì)量評定程序、包裝、標志、運輸、儲存及質(zhì)量證明書。

本標準使用與加熱爐、梭式窯及循環(huán)流化床鍋爐等工業(yè)爐用高鋁質(zhì)錨固磚。

2 規(guī)范性引用文件

    下列文件對于本文件的用用是必不可少的。凡是注日期的引用文件，僅所注日期的版本使用與本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）使用與本文件。

 GB/T 2997 致密定形耐火制品體積密度、顯氣孔率和真氣孔率試驗方法

 GB/T 5072 耐火材料  常溫耐壓強度試驗方法

 GB/T 5988 耐火材料  加熱永久線變化試驗方法

 GB/T 6900 鋁硅系耐火材料化學分析方法

 GB/T 7320 耐火材料 熱膨脹試驗方法

 GB/T 7321 定形耐火制品試樣制備方法

 GB/T 8170 數(shù)值修約規(guī)則與極限數(shù)值的表示和判定

 GB/T 10325 定形耐火制品驗收抽樣檢驗規(guī)則

 GB/T 10326 定形耐火制品尺寸、外觀及斷面的檢查方法

 GB/T 16546 定形耐火制品包裝、標志、運輸和儲存

 GB/T 18930 耐火材料術(shù)語

 GB/T 21114 耐火材料 X射線熒光光譜化學分析 熔鑄玻璃片法

 YB/T 370   耐火制品荷重軟化溫度試驗方法（非示差升溫法）

3  術(shù)語和定于

     GB/T 10325 、 GB/T 18930 界定的以及下列術(shù)語和定義適用于本文件

3.1  高鋁質(zhì)錨固磚

     高鋁質(zhì)錨固磚是指具有特定形狀在工業(yè)窯爐爐殼或支撐爐襯的鋼結(jié)構(gòu)上安裝，并埋入耐火材料襯體中起錨固和連接作用的高鋁質(zhì)耐火磚。

3.2  常溫抗拉強度

     在室溫下，具有一定尺寸的條形試樣按規(guī)定條件加荷，在斷裂前單位面積上所能承受的極限拉應力。

4  牌號及形狀尺寸

4.1  牌號

     產(chǎn)品按其理化指標分為 LM-55、LM-65 和LM-75 三個牌號：其中L、M分別是“鋁”、“錨”的漢語拼音首字母，其后的阿拉伯數(shù)字為三氧化二鋁的質(zhì)量百分數(shù)。

4.2   產(chǎn)品的形狀及尺寸，由供需雙方協(xié)議確定

5 技術(shù)要求

5.1 磚的理化指標 應符合表1 的規(guī)定。

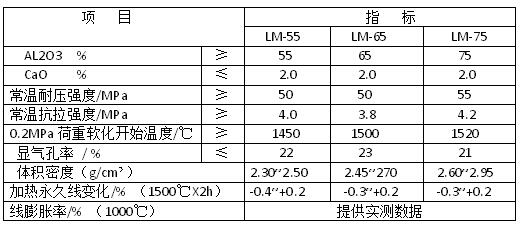

                               表1 磚的理化指標

5.2 磚的尺寸允許偏差及外觀應符合表2的規(guī)定

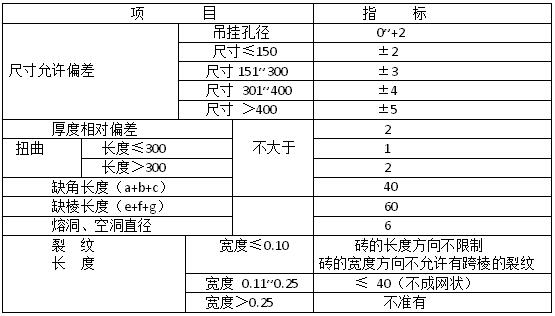

                             表2 磚的尺寸允許偏差及外觀

6 試驗方法

6.1 磚的檢驗制樣按GB/T 7321 進行。

6.2  AL2O3 、CaO的測定按 GB/T 6900或 GB/T 21114 進行。

6.3 顯氣孔率、體積密度的測定按 GB/T 2997 進行

6.4  常溫耐壓強度的測定按GB/T 5072 進行。

6.5  加熱永久線變化的測定按 GB/T 5988 進行。

6.6  線膨脹率的規(guī)定 按GB/T 7320 進行

6.7  荷重軟化開始溫度的測定按 YB/T 370進行

6.8  磚的尺寸、外觀及斷面的檢查按GB/T 10326 進行。

6.9  常溫抗拉強度的測定按附錄 A 進行。

7 質(zhì)量評定程序

7.1 組批

   按同一牌號進行組批，每批不超過50T

7.2 抽樣及合格判定規(guī)則

   磚的抽樣、驗收按 GB/T 10325 進行。AL2O3 含量、常溫耐壓強度、顯氣孔率、荷重軟化開始溫度為驗收檢驗項目。

7.3 合格評定形式

合格評定可采用供貨方聲明、使用方認定或第三方認證的形式進行

8  包裝、標志、運輸、儲存及質(zhì)量證明書

8.1 磚的包裝、標志、運輸和儲存按GB/T 16546 進行。

8.2 磚發(fā)出時應附有供方質(zhì)量監(jiān)督部門簽發(fā)的質(zhì)量證明書，載明供方名稱、需方名稱、發(fā)貨日期、產(chǎn)品名稱、產(chǎn)品編號、牌號、批號及相應的理化指標等。
