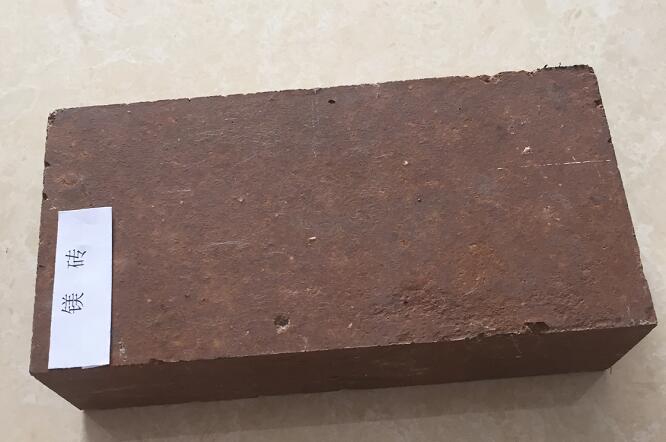

簡(jiǎn)單來(lái)說(shuō)，與MgO-Cr2O3磚相比，氧化還原對(duì)MgO-Sp磚性能的影響較小，而且具有較高的耐火性能和抗渣性,雖然高CaO渣優(yōu)先溶解Sp相，但低CaO、高M(jìn)gO含量的堿性渣則最不容易溶解含有Sp的耐火材料。同時(shí)，MgO-Sp磚對(duì)含鐵鋁的高堿度熔渣也具有一定的抵抗能力。

    此外，優(yōu)質(zhì)MgO-Sp磚還具有很高的抗熱震性。其原因：在MgO-Sp磚中，由于Sp打破了鎂質(zhì)耐火材料中混合料的均勻性，因而它具有良好的抗熱震性(TWB高）。

    MgO-Sp磚由于MgO和Sp的熱膨脹率失配，因而在磚燒成后的冷卻過(guò)程中產(chǎn)生了大量的顯微裂紋。它與無(wú)顯微裂紋的材料相比，這種已產(chǎn)生大量的顯微裂紋的MgO-Sp磚，總體剛性下降了，因而其總體熱應(yīng)力也隨之降低了(殘余應(yīng)力因顯微裂紋的形成而得到釋放）。與此同時(shí)，顯微裂紋碎片則可防止裂紋閉合。所以，這些都是導(dǎo)致該類耐火材料產(chǎn)生非線性性能并伴隨少量永久變形的主要原因。MgO-Sp磚的應(yīng)力——應(yīng)變特性曲線的特征表明，它具有明顯的非線性應(yīng)力一應(yīng)變特性，并伴有少量的永久變形，這可防止裂紋擴(kuò)展（延伸），因而表明它具有出色的耐熱剝落性。
